冶金設備液壓泥炮的更換

    液壓泥炮在線改造是同高爐爐前制作主溝一起進行的，現場環境比較復雜。另外，大量液壓系統的高壓油管的重新配置和于油潤滑系統油管的配置也是更換液壓泥炮的重要內容。由于場地空間和檢修時間的限制，在施工前設備分公司制定了科學嚴密的施工方案。有效細致的組織管理加上勇于創新的科技攻關，是此次一號高爐液壓泥炮改型成功的關鍵。

    液壓泥炮改型施工的關鍵點在于原混凝土基礎的清理和過渡基礎的安裝找正。DDS型液壓泥炮的混凝土基礎在原來的大修過程中已澆注好，基礎的14只M76螺栓也已預埋好，但經過十多年的腐蝕，全部螺栓已銹跡斑斑，其中還有4只螺栓被BG-300型液壓泥炮借用，只能等高爐休風后拆除了BG-300型泥炮才能處理。

    ①對泥炮基礎進行預處理在一號高爐計劃休風前15天，根據圖紙標定的DDS型液壓泥炮基礎的標高、基礎的基本尺寸、鐵口中心線的標高、過度基礎的外形尺寸等，預先對泥炮基礎進行開挖，并達到能安放過渡基礎的要求，復查過渡基礎的螺孔與混凝土中的預埋螺栓是否符合尺寸的要求，在基礎上確定平墊板位置后，用磨石磨平平墊板的接觸面，使放平墊板的接觸面達到總面積的60％，水平度為1.5mm/m，同時對預埋螺栓進行一一校正。

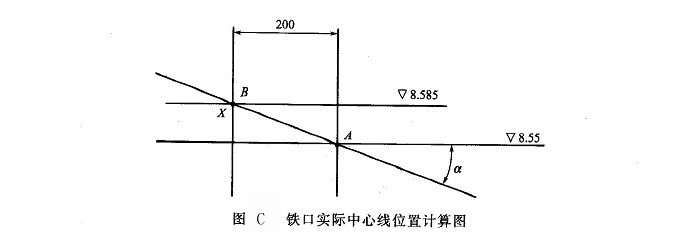

②測量確定鐵口中心位置鐵口中心線設計標高為8.55m，但在爐殼外還有一個鐵口保護板，它才是真正的鐵口，離爐殼還有200mm距離，實際中心線位置見圖C。A點為理論鐵口點，B點為實際鐵口點。

    由α=10°，tanα=x/200  而tan10°=0.17633

    得x=0.17633×200=35.366(mm)

故實際鐵口中心線標高為8.55+0.035=8.585 (m)

    ③過渡基礎安裝總承力面積的計算

總承力面積計算：

式中，A為墊板總承力面積，mm；C為安全系數，可采用1.5～3.0；Q₁為設備總質量，t；Q₂為底腳螺釘緊固力的總和，kg,R為混凝土的抗壓強度，MPa。

根據總承力面積計算值采用平墊板尺寸為300×150×60，B型斜墊板尺寸為320×150×24，比例為1：20。一個M76螺栓放2組墊板，平墊板在外口露出10～30mm，斜墊板在外口露出10～40mm。過渡基礎縱橫向中心線調整到±5mm，實際標高調整到±3mm，水平為≤0.5/1000。計算墊板總承力面積后，查表確定螺栓緊固力。每一組墊板均應被壓緊，在墊板與墊板之間、墊板與過渡基礎之間，用0.1mm塞尺檢查，不能超過墊板面積1/3的標準，后澆鑄二次灌漿料，使用上海環宇建筑工程材料廠生產的G-20H2型檢修料(2h抗壓強度≥20MPa)。

斜墊板面積：280×150×14×2=1176000 (mm²)。其中14為螺栓個數；2為每個螺栓墊放二組墊片。因1176000mm>725040mm，故符合設計要求。
