徑向柱塞泵的變量機構

    (3)徑向柱塞泵的變量機構

    ①閥配流徑向柱塞泵的變量機構

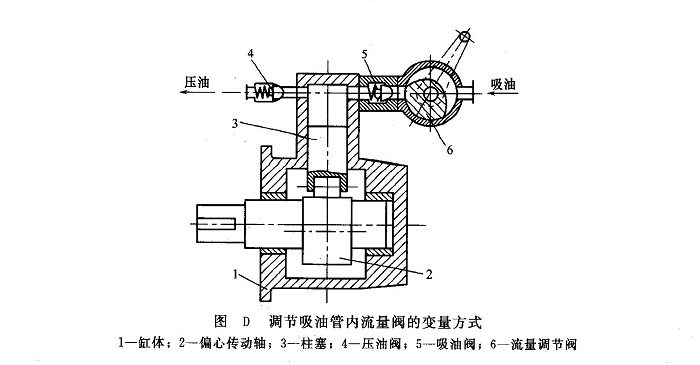

    a．吸油管節流變量如圖D所示，吸油管節流變量是利用設在吸油管內的流量調節閥（孔）6控制吸入量來調節輸出流量，此法結構簡單，功率損失不大，但輸出流量脈動和噪聲較大。

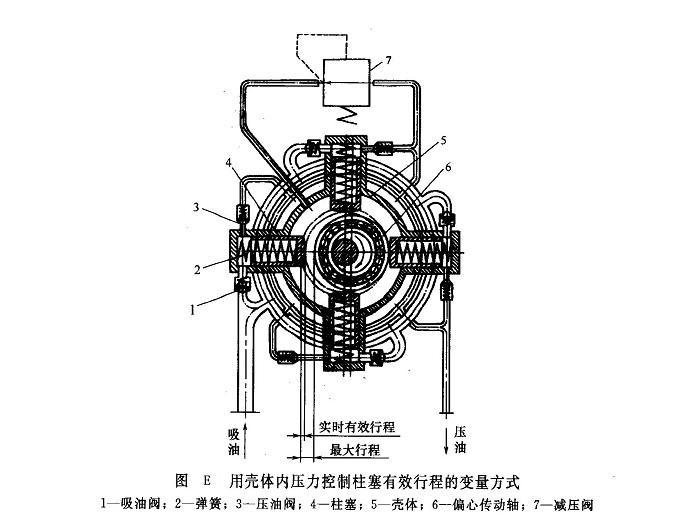

b．調節柱塞有效行程變量有力調節和位置調節兩種方式。對于彈簧回程的柱塞副，如圖E所示，利用彈簧2的彈性推力隨行程變化的特點，通過調節在泵偏心傳動軸6腔內油液壓力來控制柱塞的實際回程量（在回程終點彈簧推力與作用于柱塞底面上的液壓力相平衡，柱塞底面與驅動偏心滑道脫離并出現間隙）。

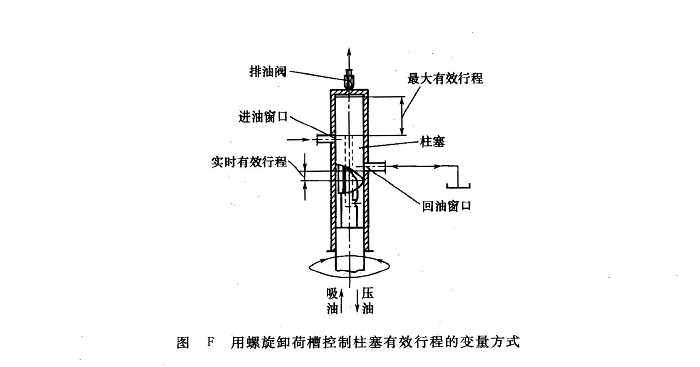

   位置調節方式源于內燃機的燃料噴射泵技術，如圖F所示，它是在兼有吸油配流滑閥功能的柱塞上制出螺旋槽，當通過某種機構（齒輪齒條副等）使柱塞旋轉時，即可利用此螺旋槽的密封棱邊與缸體內固定的吸油窗口之間相對距離的變化，改變柱塞的有效吸油行程，進而調節泵的流量。

    c．單元體組合有級變量利用座閥配流的各缸體一柱塞單元均可以獨立供油的特點，也可通過各單元輸出流量的分流、合流將一臺多缸泵作為有級變量泵使用。

    ②軸配流柱塞泵的變量機構

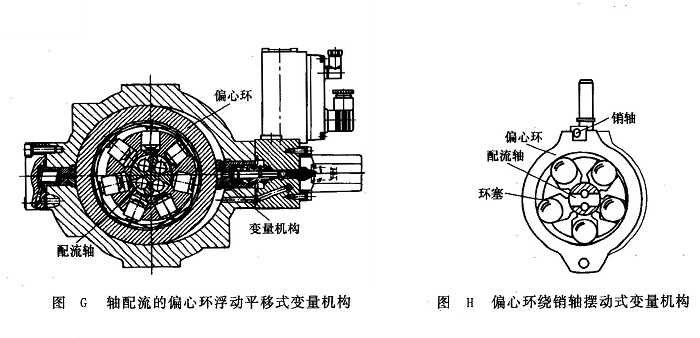

    a．偏心環浮動平移式變量如圖G所示，變量機構沿偏心環直徑方向布置在殼體兩側，通過液控變量機構的液壓力操縱偏心環浮動平移，1與葉片泵定子沿徑向浮動平移類似。

    b．偏心環繞銷軸擺動式變量  圖H所示為鋼球作為柱塞的軸配流徑向變量柱塞泵，其變量機構安裝在偏心環的切線方向上，使偏心環繞一根銷軸擺動而變量。
