液壓泵的主要參數及共性問題

    1.6.10變量方法及變量控制方式

    (1)變量基本原理及常用方法  由液壓泵的理論流量計算公式[見式(1-1)]可知，液壓泵的流量可以通過改變泵的轉速，2或排量V（幾何參數）的方法進行調節。

    ①通過改變液壓泵的轉速n調節流量。此種調節方法因液壓泵的驅動原動機不同而有油門調節和變頻調節兩種方案。

    a．油門調節方案主要用于以內燃機為原動機的液壓泵，通過調節內燃機的油門大小，改變發動機的轉速（即液壓泵的轉速），從而達到改變液壓泵輸出流量的要求。但此種方案的調節范圍受到發動機最低轉速的限制。

    b．變頻調節方案用于以變頻器控制的交流異步電動機作為原動機的液壓泵，通過改變電動機亦即泵的轉速?gòu)亩淖儽玫妮敵隽髁俊４朔N調節方案，液壓泵的動、靜特性良好，對于排量不能改變的定量泵實現流量調節具有顯著的實用意義。隨著變頻調速器價格的降低，此種調節方案日益受到重視和廣泛應用。

    ②通過改變液壓泵的排量V（幾何參數）調節流量。依據這一原理，葉片泵和柱塞泵均能做成變量泵：?jiǎn)巫饔萌~片泵采用改變偏心量，軸向柱塞泵采用改變斜盤傾角以調節流量的方法等均屬于改變排量的范疇。此種調節方法具有損失小、效率高的顯著特點，應用最多。

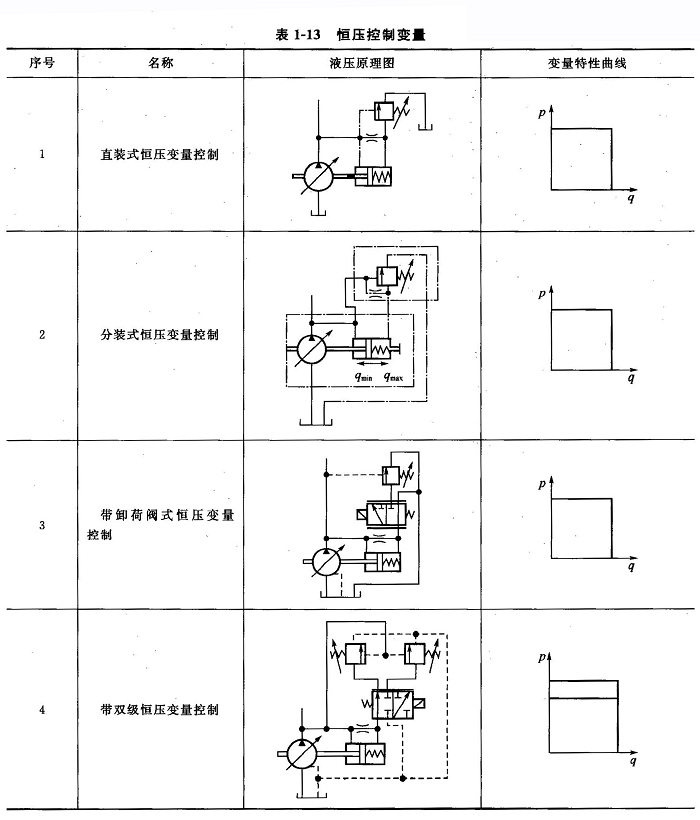

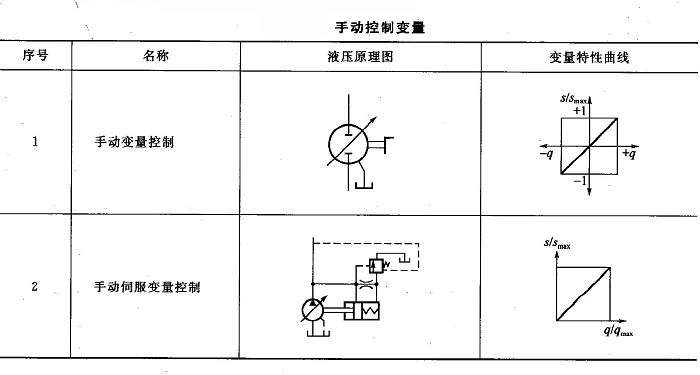

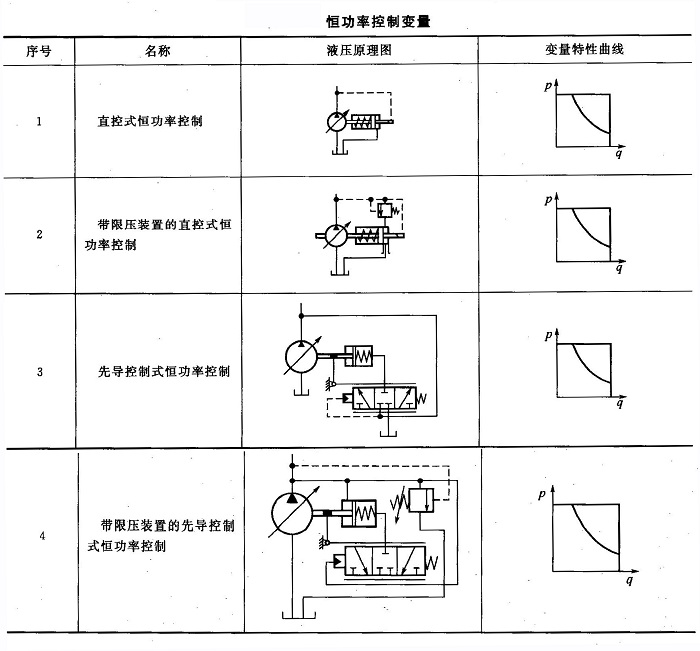

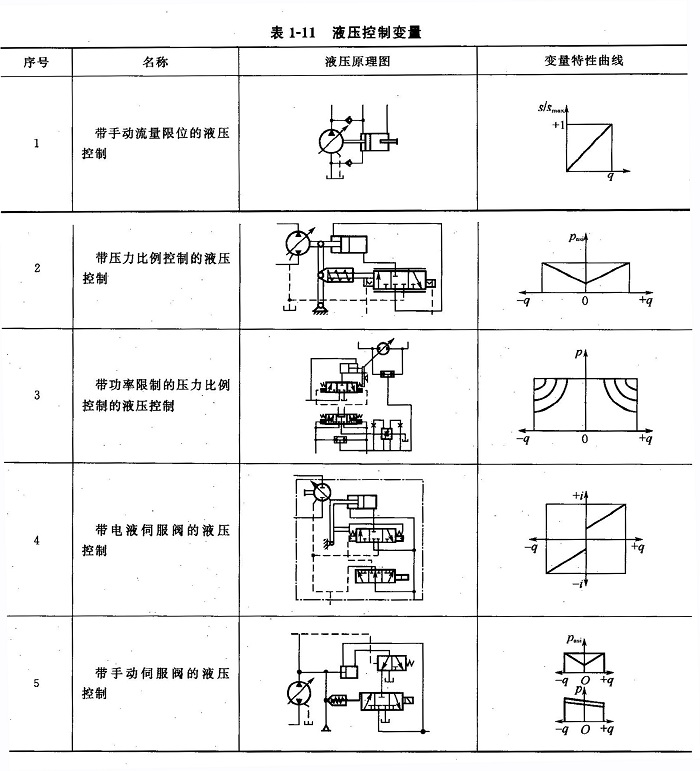

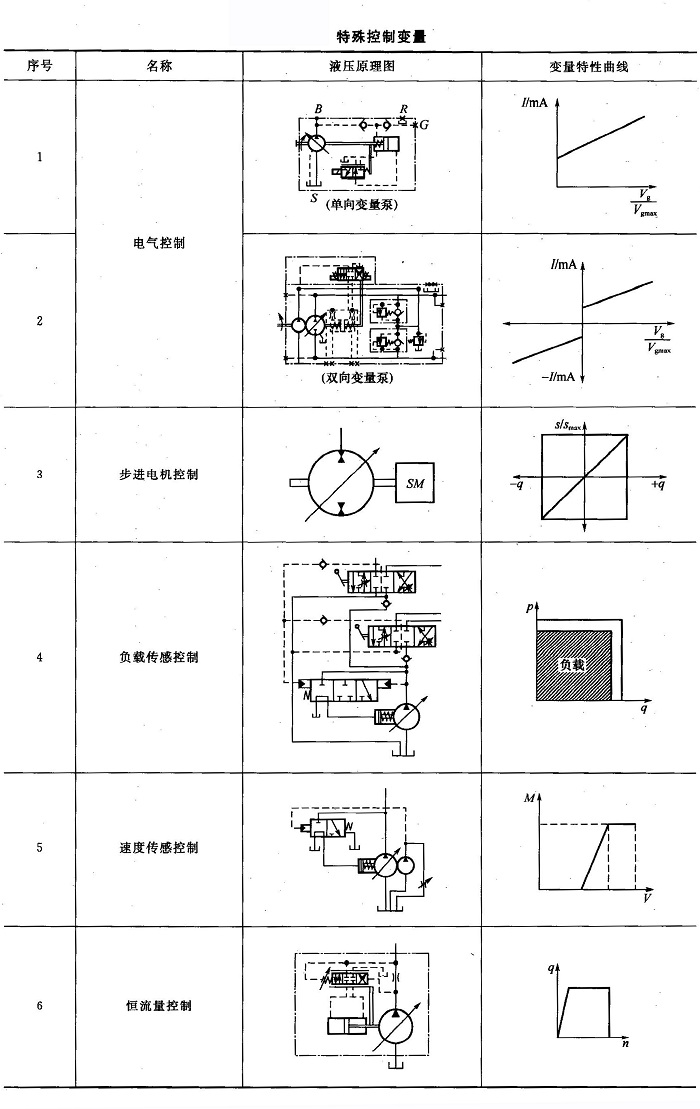

(2)變量控制方式及其特性  通過改變液壓泵的排量V（幾何參數）調節流量時，在泵的轉速恒定時，泵的排出流量發生變化，可形成流量控制泵。由于泵的出口總有阻力負載存在，故泵出口流量的變化將影響泵的出口壓力。有時控制泵的排量還能控制泵的工作壓力，形成壓力控制變量泵。可見變量控制方式種類繁多。工程實際中，軸向柱塞泵在結構上最適宜安裝各種變量控制機構，故變量控制方式最多。葉片泵也可安裝若干變量控制機構。一些典型的變量控制方式見下表。
