組合機床動力滑臺液壓系統



    一、概述

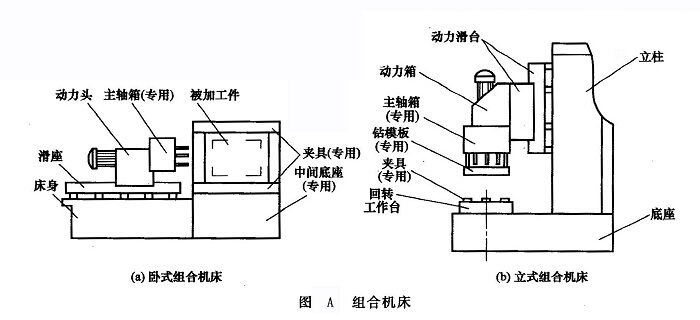

組合機床（圖A）是一種高效率的機械加工專用機床，這種機床既可以單機使用，也可以多機配套組成加工自動線。它由一些通用部件（如動力頭、滑臺、床身、立柱、底座、回轉工作臺等）和少量的專用部件（如主軸箱、夾具等）組成，有臥式、立式等多種結構形式。其加工范圍較寬，能完成鉆、擴、鉸、鏜、銑、攻螺紋等工序和工作臺的轉位、定位、夾緊和輸送等輔助動作，自動化程度較高。在機械制造業的成批和大量生產中得到了廣泛的應用。

    液壓動力滑臺是組合機床上用來完成直線運動的動力部件，在它上面安裝上動力頭時，可完成刀具切削工件時的進給（工進）運動、刀具接近工件和離開工件的快進與快退運動。組合機床液壓動力滑臺的液壓系統是一種以速度變換為主、最高工作壓力不超過6.3MPa的中壓系統。

YT4543型液壓動力滑臺工作臺面的尺寸為450mm×800mm，進給速度范圍為6.6～600m/min，最大快進速度為7.3m/min，最大進給力為45kN。下面介紹這種動力滑臺的液壓系統。

    二、YT4543型液壓動力滑臺的液壓系統工作原理

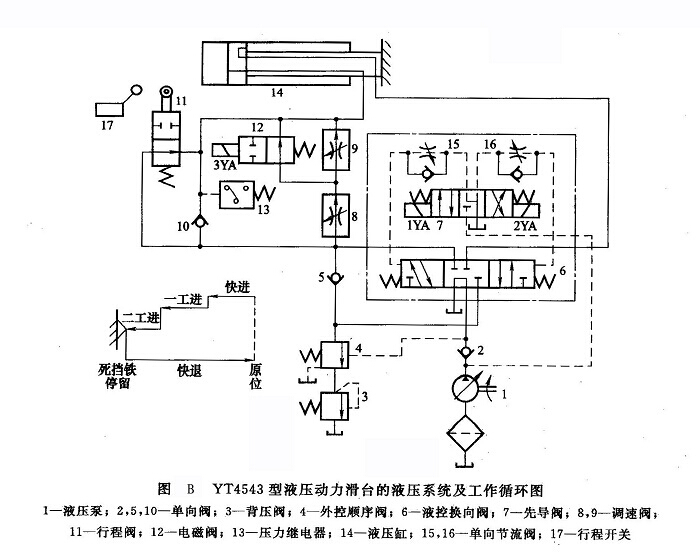

    圖B所示為YT4543型液壓動力滑臺的液壓系統及工作循環圖，該液壓系統采用限壓式變量葉片泵供油，用電液換向閥換向，用行程閥實現快慢速度的轉換，用電磁閥實現兩種工進速度的轉換，用調速閥使進給速度穩定。該系統在機械和電氣的配合下，可實現多種自動工作循環，通常實現的工作循環是；快進→第一次工作進給（一工進）→第二次工作進給（二工進）→死擋鐵停留→快速退回→原位停止。下面就以它為例來說明液壓系統的工作原理。

    1.快進

    按下啟動按鈕，電磁鐵IYA通電，先導閥7（電磁換向閥）左位接入系統，液控?fù)Q向閥6左位機能起作用，將主油路溝通。此時動力滑臺空載，系統壓力低，順序閥4處于關閉狀態，液壓缸14差動連接，且變量泵1輸出最大流量，故液壓缸快進。

    主油路的油液流動路線為：

    進油路：變量泵1→單向閥2→換向閥6（左位）→行程閥11（下位）→缸14左腔

    回油路：缸14右腔→換向閥6（左位）→單向閥5→行程閥II（下位）→缸14左腔

    2.一工進

    當滑臺快進到預定位置時，滑臺上的行程擋塊壓下行程閥11，切斷閥11的通道，電磁鐵IYA繼續通電，液控?fù)Q向閥6仍以左位接入系統。這時液壓油只能經調速閥8和電磁閥12進入液壓缸14的左腔。由于工進時負載增加，系統壓力升高，順序閥4此時打開，單向閥5在兩端壓差作用下關閉。液壓缸14右腔的回油最終經背壓閥3流回油箱，這樣就使滑臺轉為一工進。此時工作速度由調速閥8調定，而變量泵1則因壓力升高而自動減少流量輸出，并使輸出流量與調速閥8所調整的流量相適應，這時主油路的油流路線為：

    進油路：變量泵1→單向閥2→液控?fù)Q向閥6（左位）→調速閥8→電磁閥12（右位）→液壓缸14左腔

    回油路：液壓缸14右腔→液控?fù)Q向閥6（左位）→順序閥4→背壓閥3→油箱

    3.二工進

    當滑臺以一工進的速度前進到預定位置時，行程擋塊壓下行程開關17，使電磁鐵3YA通電，-則經電磁閥12的通道被切斷。于是從調速閥8流出的油液改道經調速閥9進入液壓缸左腔，液壓缸右腔的回油路線和一工進相同。由于調速閥9的開口量調得比調速閥8小，故此時速度由調速閥9調定。這樣就實現了滑臺的一工進與二工進兩種工作速度間的換接，這時主油路的油流路線為：

    進油路：變量泵1→單向閥2→液控?fù)Q向閥6（左位）→調速閥8→調速閥9→液壓缸14左腔

    回油路：液壓缸14右腔→液控?fù)Q向閥6(左位) →順序閥4→背壓閥3→油箱

    4.死擋鐵停留

    當滑臺以二工進速度前進到預定位置后，碰上死擋鐵，滑臺停止運動，即實現死擋鐵停留。滑臺在死擋鐵上停留片刻的目的，是為了保證在加工盲孔、階梯孔和刮端時，“清根”和不留下刀痕。此時，由于滑臺停止運動（相當于負載無窮大），泵的供油壓力升高到最大值，而流量卻減少到只能補償泵和系統的泄漏，即泵處于保壓卸荷（流量卸荷）狀態。停留時間由時間繼電器調定。

    5.快速退回

    滑臺碰上死擋鐵后，停止運動，系統壓力不斷上升，當壓力達到壓力繼電器13的調定數值時，它發出信號，使先導閥7的電磁鐵IYA斷電、2YA通電，液控?fù)Q向閥6的右端接通控制油路，液控?fù)Q向閥6的右位機能起作用。因?yàn)榇藭r(shí)為空載，回油也沒有背壓，故系統壓力很低，變量泵1輸出流量最大，滑臺快速退回。這時主油路的油流路線為：

    進油路：變量泵1→單向閥2→換向閥6（右位）→缸14右腔

    回油路：缸14左腔→單向閥10→換向閥6（右位）→油箱

    6.原位停止

    當滑臺快退到原位時，行程擋鐵壓下終點行程開關，發出信號，使所有電磁鐵都斷電，液控?fù)Q向閥6和先導閥7都處于中位，液壓缸14兩腔油路封閉，滑臺停止運動，變量泵1通過液控?fù)Q向閥6中位卸荷。這時主油路的油流路線為：

    變量泵1→單向閥2→液控?fù)Q向閥6（中位）→油箱

表A為該系統電磁鐵、行程閥的動作順序。其中“+”表示電磁鐵通電或行程閥壓下，“一”表示電磁鐵斷電或行程閥復位。

電磁鐵和行程動作順序



    由上述分析可知，YT4543型液壓動力滑臺液壓系統主要由下列回路組成：

    ①采用限壓式變量葉片泵、調速閥、背壓閥組成的容積節流（進口）調速回路；

    ②采用差動連接的快速運動回路；

    ③采用電液換向閥（由閥6、7組成）的換向回路；

    ④采用行程閥和電磁閥的速度換接回路；

    ⑤采用M型中位機能三位換向閥的卸荷回路。

    系統中的單向閥2除有保護液壓泵免受液壓沖擊的作用外，主要是在系統卸荷時使電液換向閥的先導控制油路有一定的控制壓力，確保實現換向動作；單向閥5的作用是在工進時隔離進油路和回油路。

    三、YT4543型液壓動力滑臺液壓系統的特點

    ①系統采用了“限壓式變量葉片泵十調速閥十背壓閥”式的容積節流（進口）調速回路。用變量泵供油可使空載時獲得快速（泵的流量大），工進時，負載增加，泵的流量會自動減小，且無溢流損失，因而功率的利用合理。用調速閥調速可保證工作進給時獲得穩定的低速(最小可達6.6mm/min)，有較好的速度剛性。調速閥設在進油路上，便于利用壓力繼電器發信號實現動作順序的自動控制。同時其調速范圍較大（最高速與最低速之比可達100左右）。回油路上加背壓閥能防止負載突然減小時產生的前沖現象，并能使工進速度平穩。

    ②系統采用了限壓式變量泵和液壓缸差動連接兩項措施來實現快進，可獲得較大的快進速度，且能量利用也比較合理。滑臺停止運動時，采用單向閥和M型中位機能的換向閥串聯的回路使液壓泵在低壓下卸荷，既減少了能量損耗，又使控制油路保持一定的壓力，以保證下一工作循環的順利啟動。

    ③采用行程閥和順序閥實現快進與工進換接，不僅簡化了油路，而且使動作可靠，換接精度高。兩次工進速度的換接，由于速度比較低，采用了由電磁閥切換的調速閥串聯的回路，既保證了必要的轉換精度，又使油路的布局比較簡單、靈活。采用死擋塊作限位裝置，定位準確，重復精度高。

    ④系統采用了換向時間可調的電液換向閥來切換油路，使滑臺的換向更加平穩，沖擊和噪聲小。同時，電液換向閥的五通結構使滑臺進和退時分別從兩條油路回油，這樣滑臺快退時系統沒有背壓，也減少了壓力損失。
