比例流量閥和比例方向閥

    2．比例流量閥

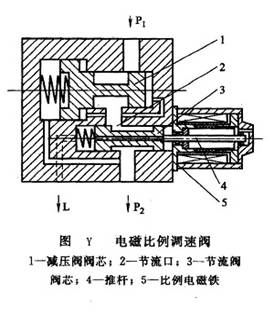

    圖Y所示為電磁比例調速閥結構。它是在普通調速閥的基礎上，采用比例電磁鐵取代節流閥或調速閥的手調裝置，以輸入電信號控制節流口開度，便可連續地或按比例地遠程控制其輸出流量。當電流輸入比例電磁鐵5后，比例電磁鐵便產生一個與電流成比例的電磁力。此力經推桿4作用于節流閥閥芯3上，使閥芯左移，閥口開度增加。當作用于閥芯上的電磁力與彈簧力相平衡時，節流閥閥芯停止移動，節流口保持一定的開度，調速閥通過一確定的流量。因此，只要改變輸入比例電磁鐵的電流的大小，即可控制通過調速閥的流量。若輸入的電流連續地或按一定程序地變化，則比例調速閥所控制的流量也按比例或按一定程序地變化。

    比例調速閥常用于注射成型機（如注塑機）、拋砂機、多工位加工機床等的速度控制系統中。進行多種速度控制時，只需要輸入對應于各種速度的電流信號就可以實現，而不必像一般調速閥那樣，對應一個速度值需要一個調速閥及換向閥等。當輸入電流信號連續變化時，被控制的執行元件的速度也連續變化。

    3．比例方向閥

    圖Z所示為電液比例方向閥結構。它由兩個比例電磁鐵4、8，比例減壓閥10和液動換向閥11三部分組成，以比例減壓閥為先導閥，利用減壓閥出口壓力來控制液動換向閥的正反開口量，從而來控制系統的油流方向和流量。因此這種閥也叫比例流量一方向閥。

當直流電信號輸入電磁鐵8時，電磁鐵8產生電磁力，經推桿將減壓閥芯推向右移，通道2與a溝通，壓力油P₁則自P口進入，經減壓閥閥口后壓力降為p₂，并經孔道b流至液動換向閥11的右側，推動閥芯5左移，使閥11的P、B口接通。同時，反饋孔3將壓力油p₂引至減壓閥芯的右側，形成壓力反饋。當作用于減壓閥芯的反饋油壓與電磁力相等時，減壓閥處于平衡狀態，液動換向閥則有一相對應的開口量。壓力p₂與輸入電流成比例，閥11的開口量又與壓力P₂成線性關系，所以閥11的開口量即閥11的過流量與輸入電流的大小成比例。增大輸入電流，可使P至B之間的過流斷面積加大，流量增加。

    若信號電流輸入電磁鐵4，則使閥芯5右移，壓力油從孔口A流出，液流變向。

    可見，電液比例方向閥既可改變液流方向，又可用來調速，并且二者均可由輸入電流連續控制。另外，液動換向閥的端蓋上裝有節流閥6、7，可用來調節液動換向閥的換向時間。

    比例方向閥與伺服閥相比，雖然控制精度較低，但作用相似，因此其應用的回路也同伺服閥相近，應用最多的是位置控制回路。但由于比例閥的流量控制范圍較伺服閥大得多，因此不僅在中小流量系統中應用廣泛，而且在大型的液壓機械（如注塑機、車輛、機床、船舶等）中也得到應用。
