普通節流閥

    1．結構及工作原理

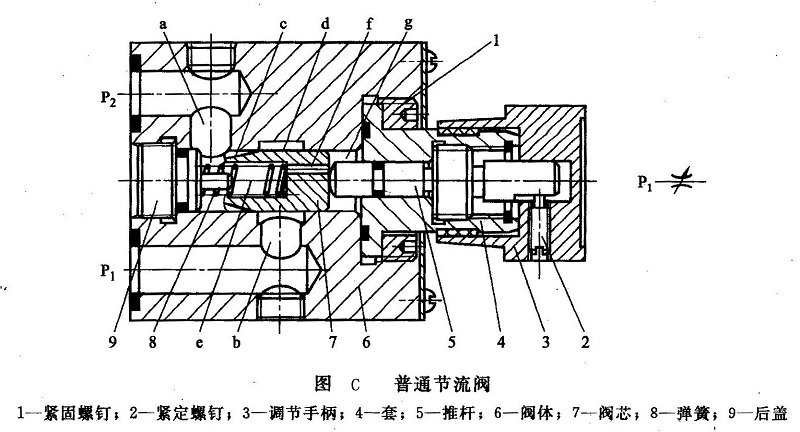

    圖C所示為一種普通節流閥的結構及職能符號。節流閥閥口采用軸向三角槽式，主要由閥體6、閥芯7、推桿5、調節手柄3、彈簧8等組成。油液從進油口P₁流入，經孔道b流至環形槽d，再經過三角槽節流口進入孔道a，再從出油口P₂流出。出油口的壓力油同時經過閥芯7的內腔e和孔f流入閥芯的右腔g，由于壓力油同時作用在閥芯7左、右兩端的承壓面積上，且閥芯7兩端的承壓面積相等，所受的液壓作用力也相等，所以閥芯7便只受復位彈簧8的作用緊靠在推桿5上。調節手柄3，使推桿5作軸向移動，改變節流口的通流面積來調節流量。

    這種節流閥的特點是出油口的壓力油通過閥芯中間的通孔，同時作用在閥芯左右兩端，使閥芯只受復位彈簧的作用。因此調節比較輕便。

    2.應用

    節流閥的主要應用是在定量泵液壓系統中，與溢流閥配合組成節流調速回路，即進口、出口和旁路節流調速回路，以調節執行元件的運動速度。但由節流閥的流量特性可知，當負載變化時，節流閥前后壓差A_p隨之發生變化，通過節流閥的流量q也就變化。這樣，執行元件的運動速度將受到負載變化的影響。所以只能用在恒定負載或?qū)λ俣确€(wěn)定性要求不高的場合。節流閥也可做背壓閥用。
