壓力繼電器

    壓力繼電器是利用液體壓力信號控制電氣觸點的啟閉的液壓電氣轉換元件。當控制壓力達到設定壓力時，發出電信號，控制電氣元件（如電磁鐵、繼電器等）動作，實現油路轉換、液壓泵的加載或卸荷、執行元件的順序動作、系統的安全保護和聯鎖等功能。

    任何壓力繼電器都是由壓力一位移轉換裝置和微動開關兩部分組成的。按前者的結構分，有柱塞式、彈簧管式、膜片式和波紋管式四類，按發出電信號的功能分有單觸點式和雙觸點式。其中柱塞式壓力繼電器最為常用。

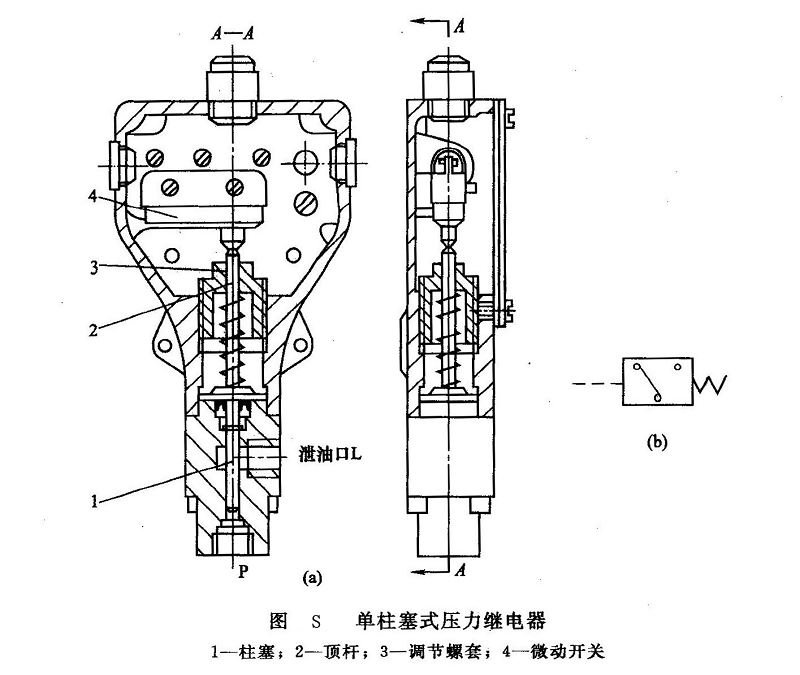

結構與工作原理 圖S所示為單柱塞式壓力繼電器的結構及其職能符號。控制口P和液壓系統相連，當系統壓力達到調定值時，作用于柱塞1上的液壓力克服彈簧力，頂桿2上推，使微動開關4的觸點閉合，發出電信號；當系統壓力下降，彈簧力將柱塞下推，使微動開關的觸點斷開，電信號消失。

圖T為薄膜式壓力繼電器結構及職能符號。這種壓力繼電器的控制油口K和液壓系統相連。壓力油從控制口K進入后作用于橡膠薄膜11上。當油壓力達到彈簧2的調定值時，壓力油通過薄膜11使柱塞10上升，柱塞10壓縮彈簧2-直到座墊4的肩部碰到套3的臺肩為止。與此同時，柱塞10的錐面推動鋼球7和6作水平移動，鋼球6使杠桿13繞軸12轉動，杠桿的另一端壓下微動開關14的觸頭，接通或切斷電路，發出電信號。調節螺釘1可以調節彈簧2的預緊力，從而可調節發出電信號時的油壓。當系統壓力即控制油口K的油壓降低到一定值時，彈簧2通過鋼球5把柱塞10壓下，鋼球7依靠彈簧9使柱塞定位，微動開關觸頭的彈力使杠桿13和鋼球6復位，電氣信號撤銷。

鋼球7在彈簧9的作用下使柱塞10與柱塞孔之間產生一定的摩擦力，當柱塞上移（微動開關閉合）時，摩擦力與油壓力方向相反；當柱塞下移（微動開關斷開）時，摩擦力與油壓力方向相同。因此，使微動開關斷開時的壓力比使它閉合時的壓力低。用螺釘8調節彈簧9的作用力，可改變微動開關閉合和斷開之間的壓力差值。螺釘15用于調節微動開關與杠桿之間的相對位置，16為墊圈。
