溢流閥的應用舉例

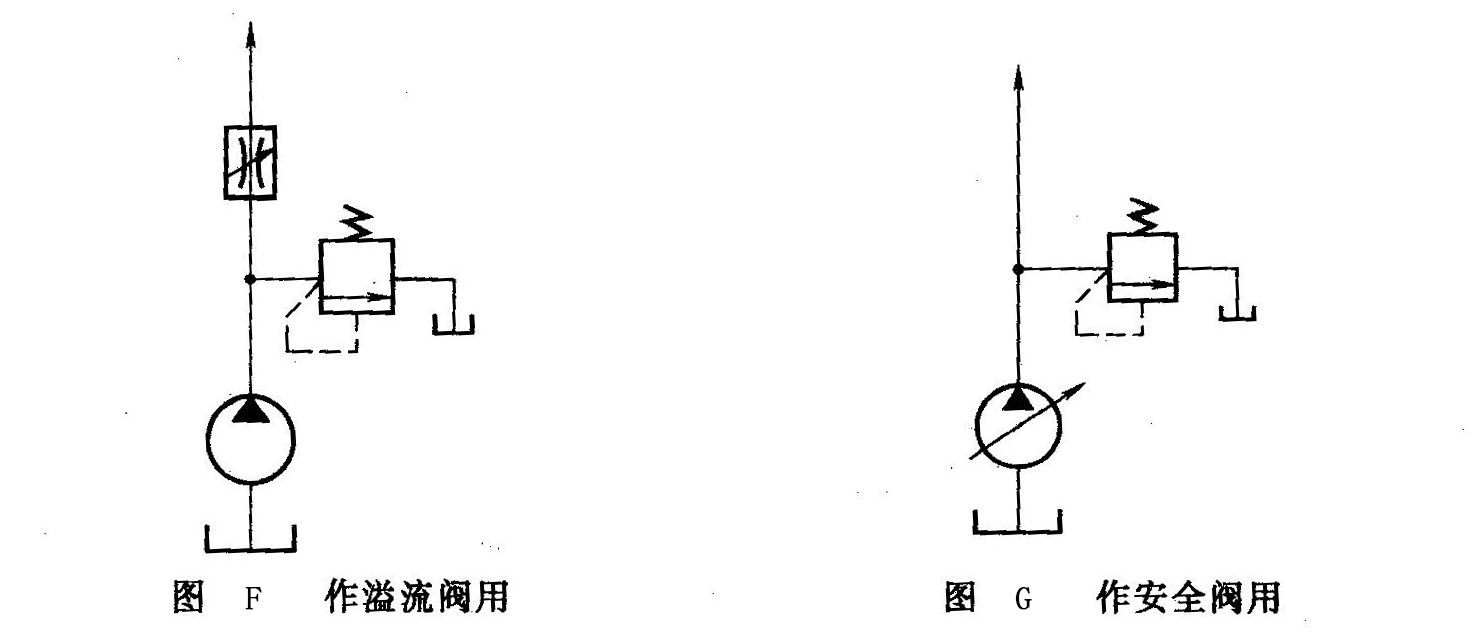

    (1)作溢流閥用 在采用定量泵節流調速的液壓系統中，調節流量控制閥（節流閥）的開口大小可調節進入執行元件的流量，而定量泵多余的油液則從溢流閥溢回油箱。在工作過程中閥是處于常開狀態，液壓泵的工作壓力決定予溢流閥的調整壓力且基本保持恒定。如圖F所示。

(2)作安全閥用 在正常工作時閥是處于常閉狀態。例如在容積調速回路中（如圖G所示），系統正常工作時，其壓力低于溢流閥的調定值，液壓泵供應的壓力油全部進入執行元件，閥關閉，沒有油液從溢流閥流出；當因某種原因（如管路堵塞、過載等）而使系統壓力超過溢流閥的調定值時，閥才打開，油液經閥流回油箱，系統壓力不再增高，因而可以防止液壓系統過載，起安全保護作用。

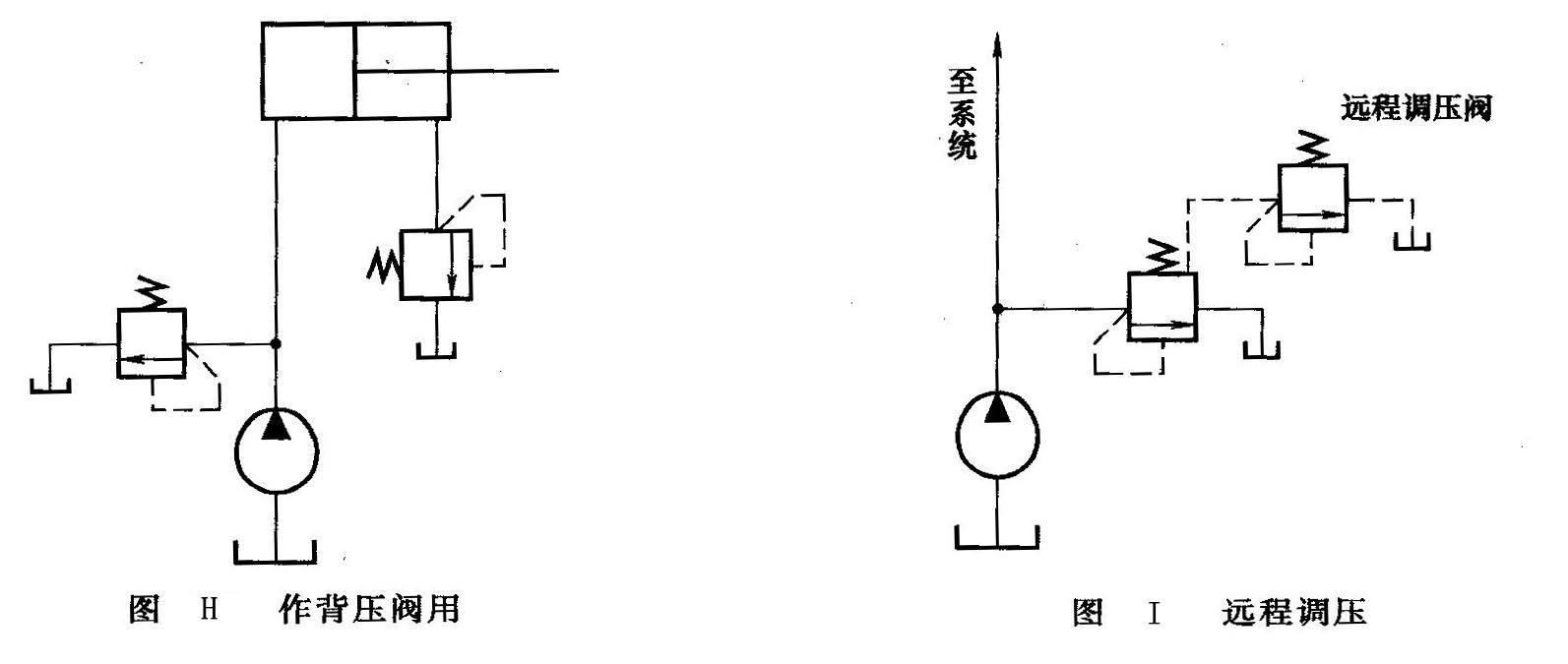

(3)作背壓閥用 在液壓系統的回油路上接一溢流閥（如圖H所示），可造成一定的回油阻力即背壓。背壓的存在可提高執行元件運動的平穩性。調節溢流閥的調壓彈簧可調節背壓力大小。

(4)遠程調壓在前面的結構與工作原理介紹中已述及，具體回路如圖G所示。

(5)實現系統的二級調壓如圖H所示，當閥2斷開時，泵的出口壓力由先導式溢流閥l調定；當閥2接通時，泵的出口壓力由遠程調壓閥3調定。為了達到對系統的二級調壓的目的，閥3的調定壓力必須小于閥1的調定值。

(6)使系統卸荷前面已介紹，具體回路如圖I所示。
