液壓泵的結構、工作原理和分類

    1．液壓泵的工作原理

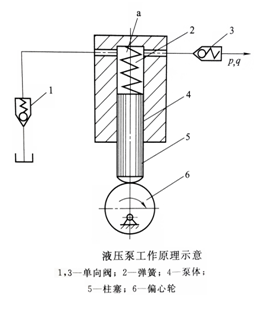

    液壓泵的工作原理如下圖所示，柱塞5和泵體4組成一個密封的容積a，偏心輪6由原動機帶動旋轉，當偏心向下轉時，柱塞在彈簧2的作用下向下移動，容積a逐漸增大，形成局部真空，油箱中的油液在大氣壓的作用下，頂開單向閥1進入a中，實現吸油。當偏心向上轉時，推動柱塞向上移動，容積a逐漸減小，油液受擠壓而產生壓力，使單向閥1關閉，油液頂開單向閥3而輸入系統，實現壓油。這樣液壓泵就將原動機輸入的機械能轉換為液體的壓力能。偏心輪連續轉動，液壓泵不斷地吸油和壓油，也就不斷地向系統供油。由上可知，液壓泵是通過密閉容積作周期性的變化來完成吸油和排油工作的，其輸出油量的多少取決于柱塞往復運動的次數和密封容積變化的大小。這種依靠密封工作容積的變化，將機械能轉換為壓力能的泵，稱為容積式液壓泵。

    容積式液壓泵能正常工作的基本條件是：

    ①在結構上能形成密封的工作容積；

    ②密封工作容積能實現周期性的變化，密封工作容積由小變大時與吸油腔相通，由大變小時與排油腔相通；

    ③吸油腔與排油腔必須相互隔開。

    2．液壓泵的類型

按液壓泵輸出的流量能否調節，可分為定量液壓泵和變量液壓泵；按其結構形式不同可分為齒輪泵、葉片泵、柱塞泵和螺桿泵等。
