軸向柱塞泵的修理

    軸向柱塞泵的修理比較麻煩，該泵大多不易損零件均有較高的技術要求和加工難度，往往需要專門設備和專用工具才能修理。但該泵價格昂貴，如能修復經濟價值可觀。在修理中如能買到易損零件的外購件最為可取，另外有經驗的技術人員和工人師傅相配合也能修理。在修理中經常遇到的是運動副結合面的磨損與拉傷。例如，配流盤與缸體的結合面、缸體柱塞孔內圓柱面、止推板表面、滑履端面與內球面、柱塞外圓面和球頭面等。有些修理方法已在上述故障分析與排除內容中做了一些說明，下面以25YCYl4-1B型壓力補償變量軸向柱塞泵為例，做些補充說明。

1．缸體的維修

    (1)缸體上柱塞孔的修復。對缸體上的7個柱塞孔，采取制作專用的內錐套研磨工具進行研磨，這樣能夠保證幾何精度和表面粗糙度的要求，研磨后孔的最終尺寸的橢圓度：0.002～0. 005．錐度：0.002～0.005，表面粗糙度值Ra為0.8，柱塞孔的中心與缸體端面的垂直度小于0.01。

  (2)缸體端面的修復。缸體端面經過技術鑒定，需要進行研磨修復，其方法為：放在二級精度的研磨平板上進行研磨。平面度小于0.005 mm，表面粗糙度值Ra為0.32。

2．配油盤的修理

    配油盤磨損嚴重部位采用焊補的方法進行修復，用鑄308焊條冷焊，焊后回火保溫，用平面磨床磨削，保證配流盤工作面與外圓的垂直度小于0.015，平面度小于0 01。

3．泵軸（傳動軸）的修理

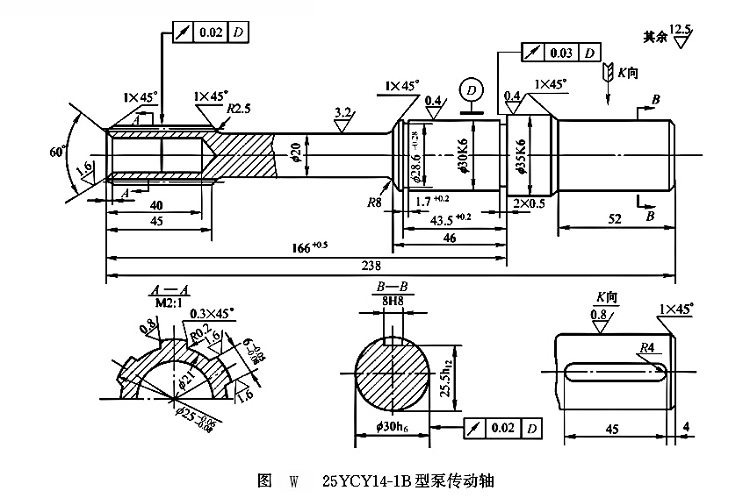

如圖W所示為25YCYl4-1B型泵傳動軸圖，其主要是D面與花鍵軸表面的磨損。磨損輕度者可用電刷鍍技術或鍍鉻再修磨的方法修復。磨損嚴重可按圖W（或參考此圖測繪其他型號的泵軸）進行加工。

4．止推板（斜盤）的修理

    止推板的易磨損面為與滑履的接觸面，此表面也可在平板上研磨修復，磨損劃痕印痕較深時可在平面磨床上精磨后再研磨。

5．柱塞圓柱表面磨損的修復

    根據柱塞表面的磨損狀態，以及技術檢測的結果，可采用鍍硬鉻的方法進行尺寸恢復，用機械磨削加工的方法進行加工。修復后的尺寸的橢圓度：0.002～0.005，錐度：0.002～0.005，表面粗糙度值Ra為0.8。
