MG系列采煤機液壓系統不牽引及單向牽引故障

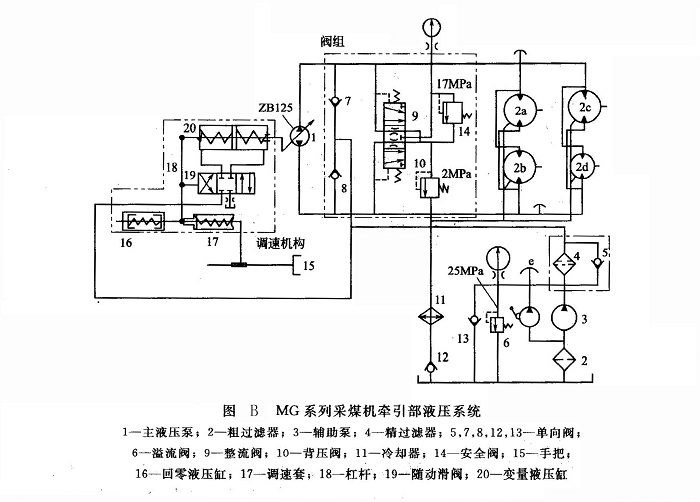

某MG系列采煤機使用中牽引部液壓系統容易出現不牽引及單向牽引故障。MG系列采煤機牽引部液壓系統如圖B所示。

    不牽引現象包括2種情況：采煤機割煤時不牽引而走空刀時牽引；不割煤時也不牽引。當采煤機發生上述2種故障時，應盡快找出故障部位，加以維修。引起采煤機不牽引的主要原因有以下幾個方面。

    ①低壓系統故障低壓系統故障主要包括補油系統、背壓及控制系統故障。補油系統故障主要是輔助泵供油壓力低于主回路系統低壓側壓力或輔助泵不+排油。此時主回路系統低壓側油量不足，不能正常工作，造成不牽引現象，當扳動牽引手把時主液壓泵有排量。如果低壓壓力正常，而扳動牽引手把時主液壓泵無擺角，則應檢查背壓壓力。若背壓壓力偏低，則失壓閥處于伺服機構兩腔串通的閥位，，即主液壓泵無擺角，采煤機不牽引。

    ⑦高壓系統故障低壓系統都正常的情況下，不牽引可能為高壓系統故障引起。高壓系統故障主要是系統壓力達不到調定壓力，或是馬達牽引行走箱故障而引起采煤機不牽引。

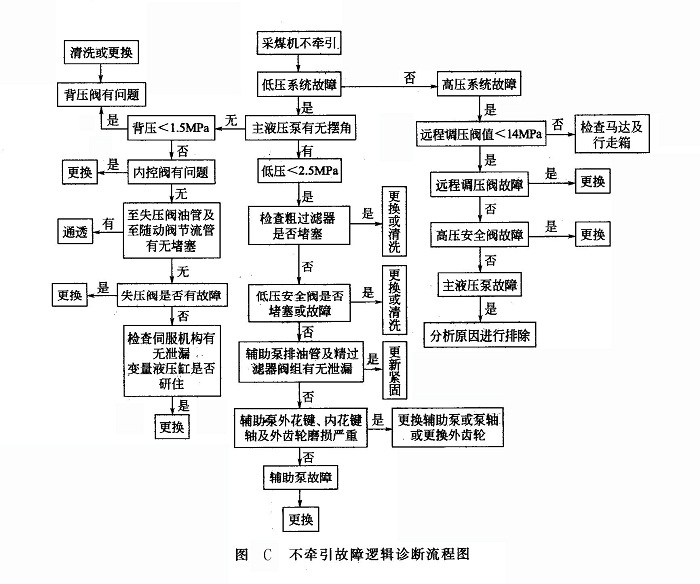

針對采煤機不牽引，具體的故障診斷及排除過程如圖C所示。

    采煤機在工作過程中也常出現單向牽引或一側牽引無力的故障。出現這種情況可以排除主液壓泵、馬達及輔助泵故障，因?yàn)橐坏┥鲜鲈霈F(xiàn)故障，采煤機將雙向不牽引。對采煤機單向牽引或一側牽引無力，可按圖D的順序來診斷處理。
